l 依據規范
《超聲法檢測混凝土缺陷技術規程》CECS 21：2000
l 性能特點
1、采用高速ARM A8高速圖像處理平臺，圖像瀏覽流暢、圖像處理速度快，無滯后，無拖影；
2、裂縫測寬的攝像頭具有方向指示，在使用的時候簡單快捷，很容易就可以把裂縫豎直放置于儀器屏幕中央并且快速判讀；
3、大屏幕顯示。5” 彩色液晶屏顯示，分辨率達640*480；
4、裂縫寬度多種判讀方式。裂縫寬度除自動判讀外，屏幕上顯示有電子刻度標尺，可人工移動游標界定裂縫邊界，顯示裂縫寬度值；可測試細微裂縫寬度；
5、采用彩色攝像頭，可以完整保存被測物體的圖像信息；
6、裂縫深度的測試深度大。 最大測試深度可達650mm.；
7、專用刻度尺。儀器配備了專用的刻度尺，輕便實用，提高了測試效率；
8、簡便的數據傳輸。儀器可以直接連接電腦，進行圖片和數據的拷貝，無需U 盤傳輸；
9、功能強大的機外數據分析處理軟件。可以對裂縫圖像重新判讀，可以分析處理裂縫數據，輸出圖像文件和EXCEL 報表，打印圖像；
l 技術指標
1、裂縫寬度值測量范圍：0～8mm；
2、測量精度：0.01mm；
3、存儲容量大：可存儲10 萬個裂縫測點的圖像及寬度數據；
4、裂縫深度測試范圍：≤650 mm；
5、裂縫深度測試誤差：≤10％；
6、測試數據存儲量：6000組測試數據；
7、內置可充電鋰電池，可連續工作8 個小時；
8、工作溫度：-10℃～+50℃；
9、主機體積：85mm×168mm×208mm；
10、重量：960g；
l 標準配置
|

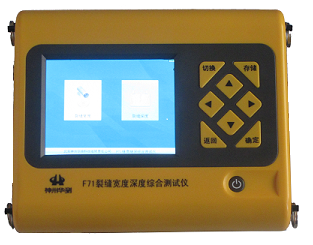

主機 |
攝像頭 |
超聲波探頭 |
專用刻度尺 |
|
|
|
|
|
|
傳輸線 |
充電器 |
資料袋（內含光盤、用戶手冊、出廠合格證） |

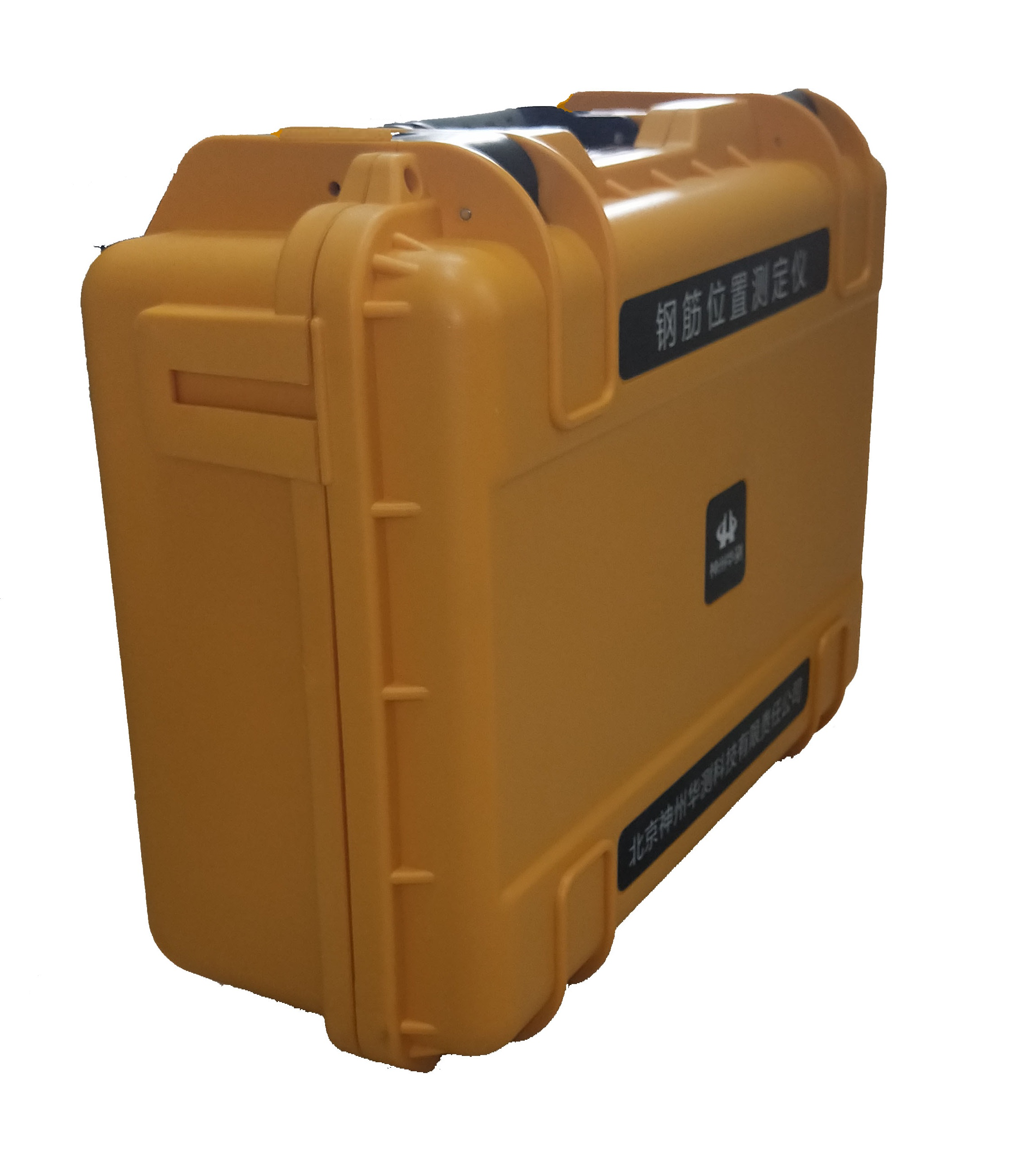

儀器箱 |
|
|
|
|
|
l 主機界面
|
寬度測試界面 |
測試界面 |
數據查看 |
日期設置 |
|
|
|
|
|
|

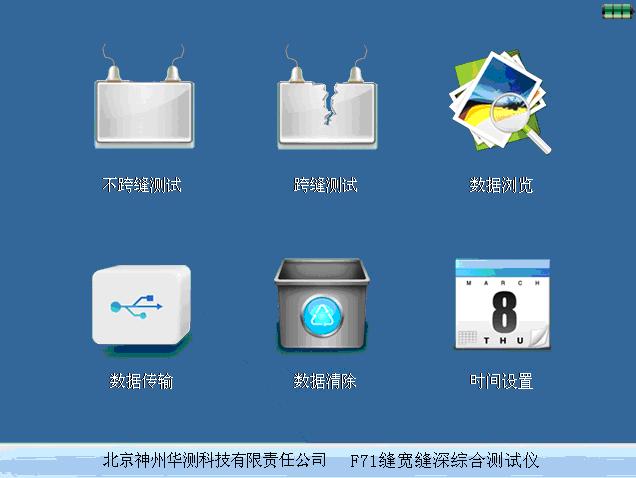

深度測試界面 |

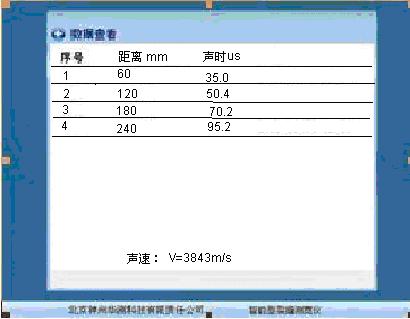

不跨縫測試 |

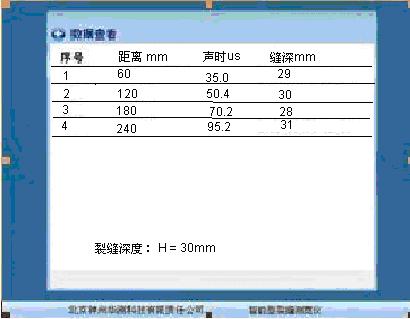

跨縫測試 |
|
|
|
|
|
|
l 數據處理軟件
機外軟件具有強大的數據分析和處理功能：可以將數據導入到Word和Excel中，方便用戶后期的數據處理，可以保存和打印數據。
