產品說明：TT270P涂鍍層測厚儀是一款便攜式測量儀，它能快速、無損傷、精密地進行涂、鍍層的測量。其結構為主機連線探頭式既可用于實驗室，也可用于工程現場。通過適用不同的側頭，還可滿足多種測量需要，到達一體機無法到達的地方。本儀器廣泛地用于制造業、金屬加工業、化工業、商檢等檢測領域。是材料保護專業必備的儀器。
功能特點：
- 全中文界面操作，更方便；
- 本儀器采用了磁性和渦流兩種測厚方法

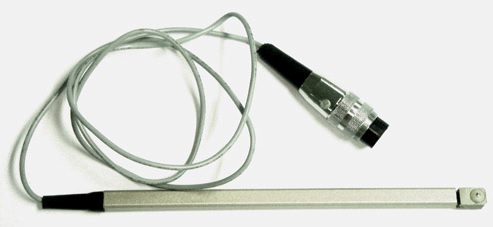

- 可配7 種測頭F400、F1、F1/90°、F10、CN02、N1
- 可存貯495 個測量值；
- 可設置限界：對限界外的測量值能自動報警；并可用直方圖對一批測量值進行分析；
- 可外接熱敏打印機：可打印測量值、統計值、限界；
- 具有與PC 機通訊的功能：可將測量值、統計值傳輸至PC 機，以便對數據進行進一步處理；
- 具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示；
- 設有兩種關機方式：手動關機方式和自動關機方式。
- LCD點陣液晶，可開關背光控制，顯示清晰；
- 按鍵布局合理，操作簡便；
- 采用國際9芯插座；
- 標準USB接口，可通過軟件與上位機通訊；
- 采用2節5號電池設計，電池更換簡單方便；
? 技術參數：
測量原理： 磁感應和電渦流
探頭連接方式： 分體式導線連接（可更換）
溫濕度： 0-40℃ 20%RH～90%RH
統計功能： 平均值（MEAN）、最大值（MAX）、最小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）
工作方式： 直接方式(DIRECT)和成組方式(Appl)
測量方式： 連續測量方式（CONTINUE）和單次測量方式（SINGLE）
上下限設置： 有
存儲能力： 495 個測量值
打印/連接計算機：選配打印機/能連接電腦
關機方式： 手動和自動
電源： AA（5號）電池
|
|
| ?本儀器符合以下標準：GB/T 4956-1985磁性金屬基體上非磁性覆蓋層厚度測量，磁性方法；GB/T 4957-1985非磁性金屬基體上非導電覆蓋層厚度測量，渦流方法。JB/T 8393-1996磁性和渦流式覆層厚度測量儀JJG 889-95《磁阻法測厚儀》 JJG818-93《電渦流式測厚儀》 |
? 涂層測厚儀可選探頭參數表
| 測頭型號 | F400 | F1 | F1/90 | F10 | N1 | CN02 | |
| 工作原理 | 磁感應 | 電渦流 | |||||
| 測量范圍 | 0-400 | 0-1250 | 0-10000 | 0-1250(銅上鍍鉻0-40um) | 10-200 | ||
| 低限分辨力 | 0.1 | 0.1 | 10 | 0.1 | 1 | ||
| 示值誤差 | 一點校準 | ±[3%H+1] | ±[3%H+10] | ±[3%H+1.5] | ±[3%H+1] | ||
| 兩點校準 | ±[(1～3)%H+0.7] | ±[(1～3)%H+1] | ±[(1～3)%H+10] | ±[(1～3)%H+1.5] | - | ||
| 測量條件 | 最小曲率半徑 | 凸 1 | 凸1.5 | 平直 | 10 | 3 | 平直 |
| 基體最小面積的直徑 | ф3 | ф7 | ф7 | ф40 | ф5 | ф7 | |
| 最小臨界厚度 | 0.2 | 0.5 | 0.5 | 2 | 0.3 | 無限制 | |
? 探頭選擇表
|
覆蓋層 基體 |
有機材料等非磁性覆蓋層 (如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等) | 非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等) | |||
| 覆蓋層厚度不超過100µm | 覆蓋層厚度超過100µm | 覆蓋層厚度不超過100µm | 覆蓋層厚度超過100µm | ||
|
鐵、鋼 等磁性金屬 |
被測面積的直徑大于30mm |
F400 型測頭 0～400µm F1 型測頭 0～1250µm |
F1 型測頭 0～1250µm F10 型測頭 0～10mm |
F400 型測頭 0～400µm F1 型測頭 0～1250µm |
F1 型測頭 0～1250µm F10 型測頭 0～10mm |
| 被測面積的直徑小于30mm | F400 型測頭 0～400µm |
F400 型測頭 0～400µm F1 型測頭 0～1250µm |
F400 型測頭 0～400µm |
F400 型測頭 0～400µm F1 型測頭 0～1250µm |
|
|
銅、鋁 、 黃銅 、鋅 、錫 等 有色金屬 |
被測面積的直徑大于5mm | N1 型測頭 0～1250µm | 僅用于銅上鍍鉻N1 型測頭 0～40µm | ||
| 塑料、印刷線路非金屬基體 | 被測面積的直徑大于7mm | - | CN02 型測頭10～200µm | ||
